1、工程描述

本工程為2.1寸漢朔的 Stellar-M價簽改造成的時鐘，使用PCB做外殼 M2 6mm銅柱 M2 5mm平頭螺絲固定，并利用了原來的MSP430G2553單片機和cr2450電池。

設計功能

1. 通過按鈕設置時間

2. 帶溫補高精度RTC芯片rx8025t

3. 支持AHT21和SHT30溫濕度芯片

4. 光線感應，夜晚停止刷新

5. 溫濕度顯示

6. 局刷低殘影顯示

7. 農歷干支生肖年顯示。支持24/12小時制切換

8. 設置模式無按鍵操作，1分鐘后自動退出

2、功耗視圖

睡眠電流3uA

墨水屏刷新電流3-4mA

長刷新（局刷30次后全刷一次）24小時耗電1.056mAh(3V) 平均電流44uA左右

停止刷新（每分鐘喚醒一次檢測亮度）24小時耗電0.072mAh(3V) 平均電流3uA左右

功耗大致計算： 開啟光線感應，按8點開燈0點熄燈，24小時耗電44X16+3X8=728uAh。一個CR2450按500mah計算理論能用686天1.88年。

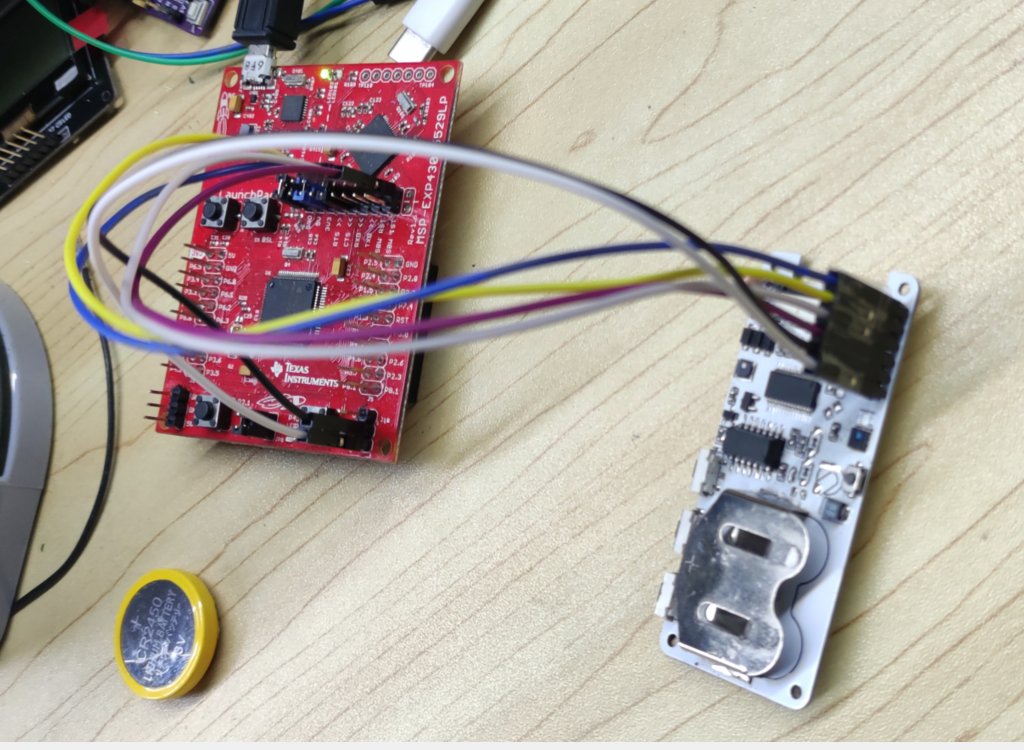

3、成品展示

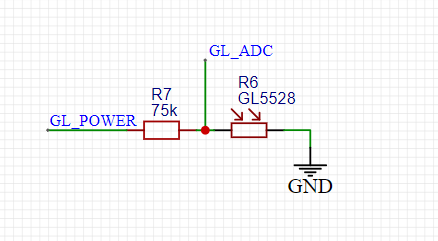

至于如何修改最低亮度休眠,只要檢測GL_ADC電壓大于1.5V就休眠,GL_POWER是電源電壓。

用萬用表測試最低亮度時光敏電阻值，用串聯分壓公式1.5=R6/(R7+R6)*GL_POWER就能計算出R7的值。

4、電路設計

原理圖（點擊進入立創EDA編輯器打開）

PCB（點擊進入立創EDA編輯器打開）

3D圖

更多詳情及附件，可從原工程查看。
