基于ESP32的提醒喝水器
2022-03-21 14:54:45閱讀量：2392
本文作者：立創開源硬件平臺 OSHWHub 用戶@baobaoa，禁止商用，未經許可禁止轉載，點擊查看原文章
1、工程描述
本項目致力于復刻何同學視頻中10s左右的智能杯墊，并添加更多的功能。（就是大家都懂的那個“何同學”）
2、方案設計
1、主芯片使用樂鑫ESP32，能在提供足夠的性能的同時，提供一個夠用的互聯網連接
2、檢測杯子存在的光電傳感器，價格低廉，識別準確，美中不足需要在外殼上開孔
3、提醒方案采用Server醬（原工程有鏈接）的微信推送，同時板載蜂鳴器，可自行修改代碼使用
4、外殼采用PETG打印而成，可自行選擇其他材料以適應盛放開水的杯子
3、程序設計
程序基于ESP-IDF框架，并使用Arduino as a ESP-IDF component編譯。
程序主要功能為設定報警時間，獲取聯網信息，獲取在線時間并顯示，計時杯子存在時間并推送等。

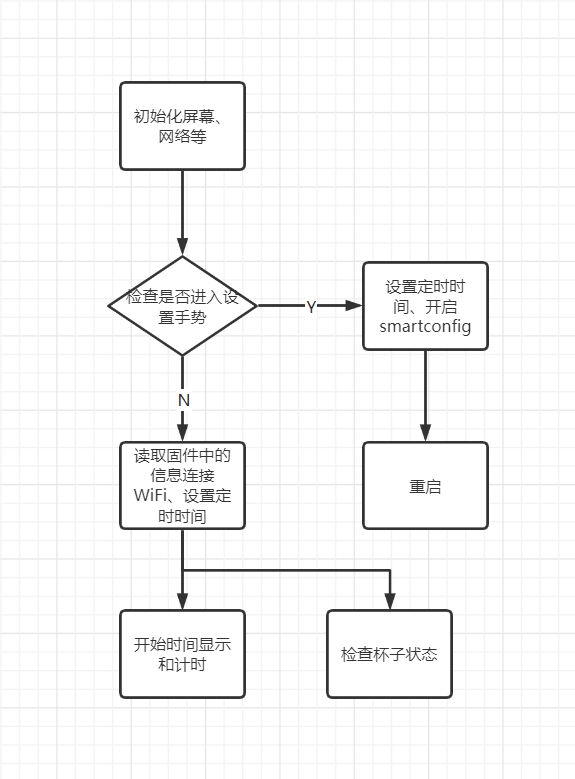

主要流程圖
提醒效果

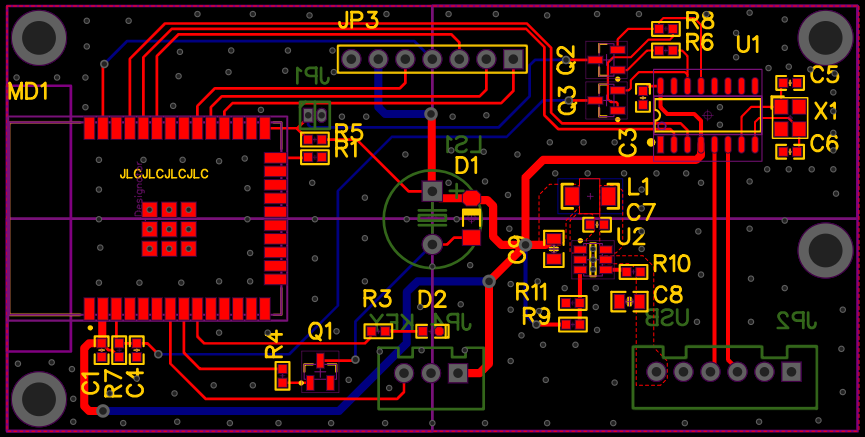

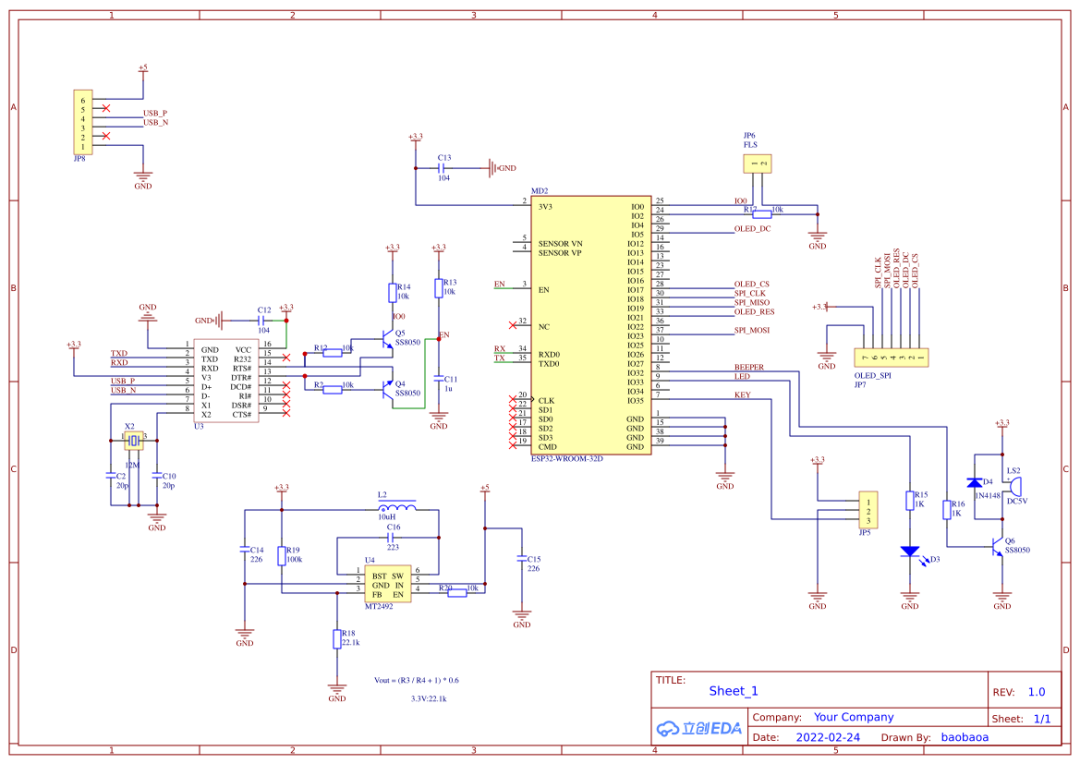

3、電路設計

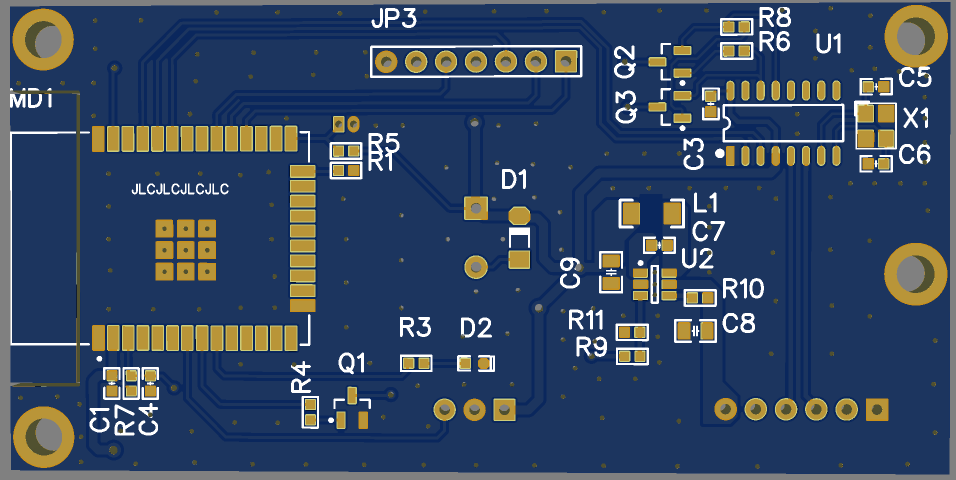

3D圖
更多詳情及附件，可從原工程查看。
本文作者：立創開源硬件平臺 OSHWHub 用戶@baobaoa，禁止商用，未經許可禁止轉載
