我用ESP32做了一個MP3，帶墨水屏。



MP3有9個基本功能：

自定義表盤、天氣、閱讀、圖片、時鐘、MP3、收音機、配網、設置。

01、硬件部分
墨水屏尺寸：1.54寸
主控：ESP32-WROOM-32D 4MB
內存：最大支持32G SD卡
接口：3.5mm耳機接口，可連耳機、天線。USB充電接口，可充電、連天線。

音頻播放：ES8311+NS4150，目前僅提供單聲道。

其他硬件：收音機RDA5807M、喇叭3520，8Ω、時鐘芯片RX8010、溫濕度芯片SHT30

電池極限尺寸：34x50x3mm

02、軟件部分

使用platformIO開發Arduino框架，使用的庫：

• GxEPD2

• U8g2_for_Adafruit_GFX

• Adafruit_GFX_Library

• ClosedCube_SHT31D

• ESP32-A2DP

• ESP8266Audio

• RX8010SJ

• SdFat

• TJpg_Decoder

• truetype_Arduino

• ArduinoJson

• arduino-audio-tools

• Radio

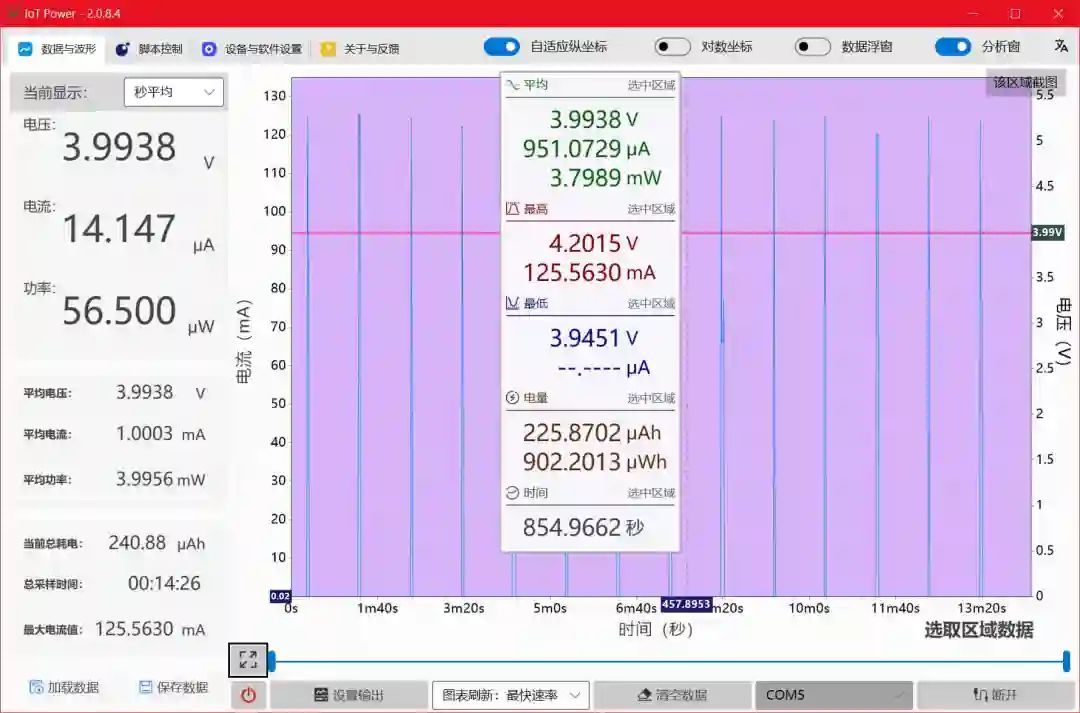

時鐘功耗

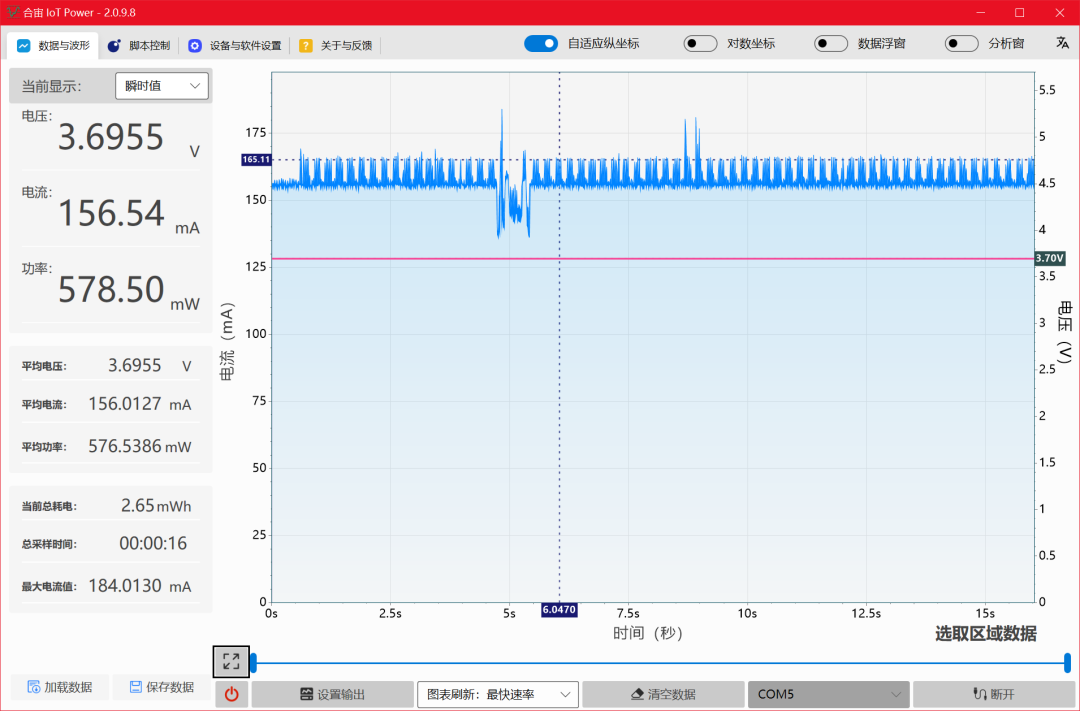

收音機功耗

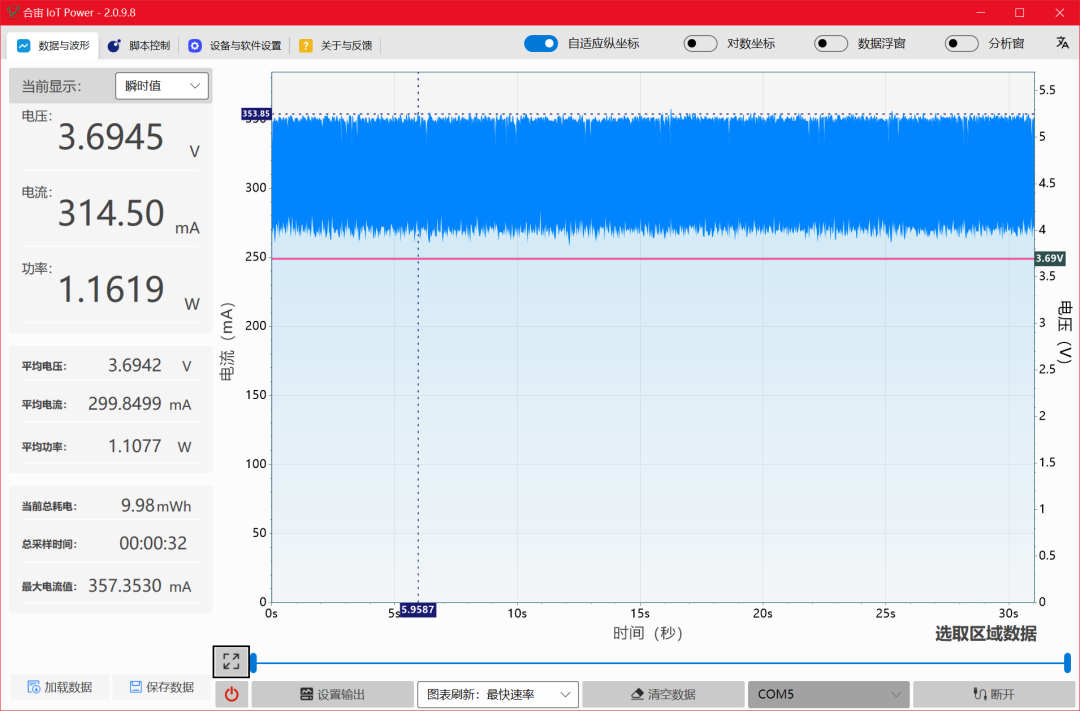

外放音樂功耗

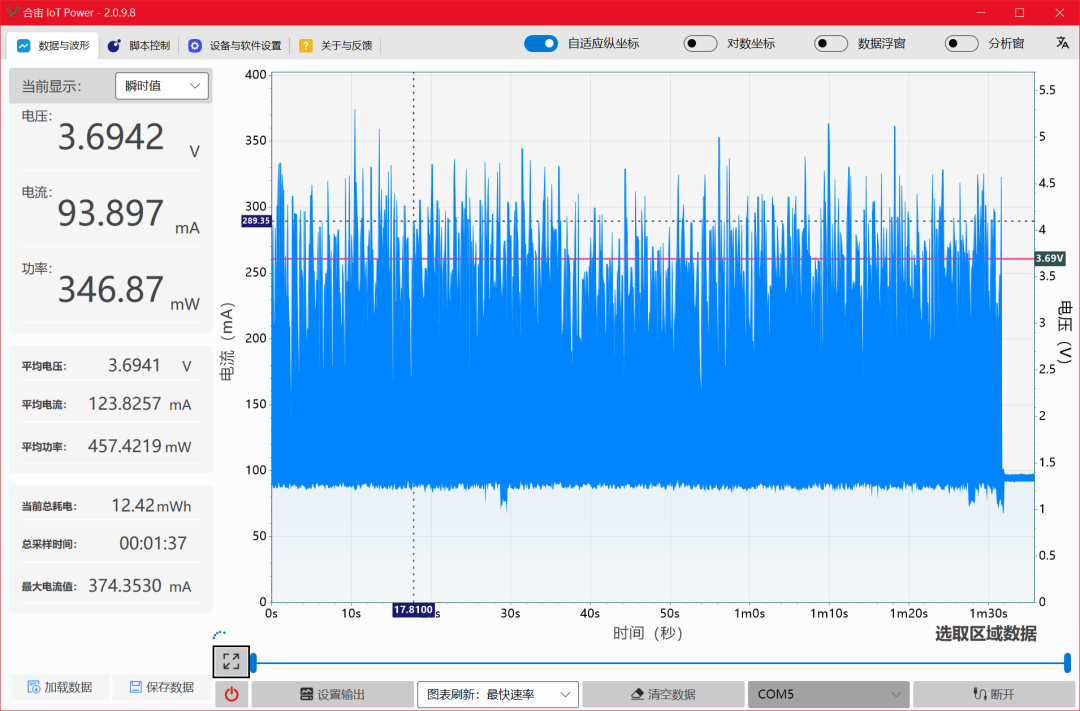

藍牙播放功耗

藍牙連接不播放功耗



4、設計圖

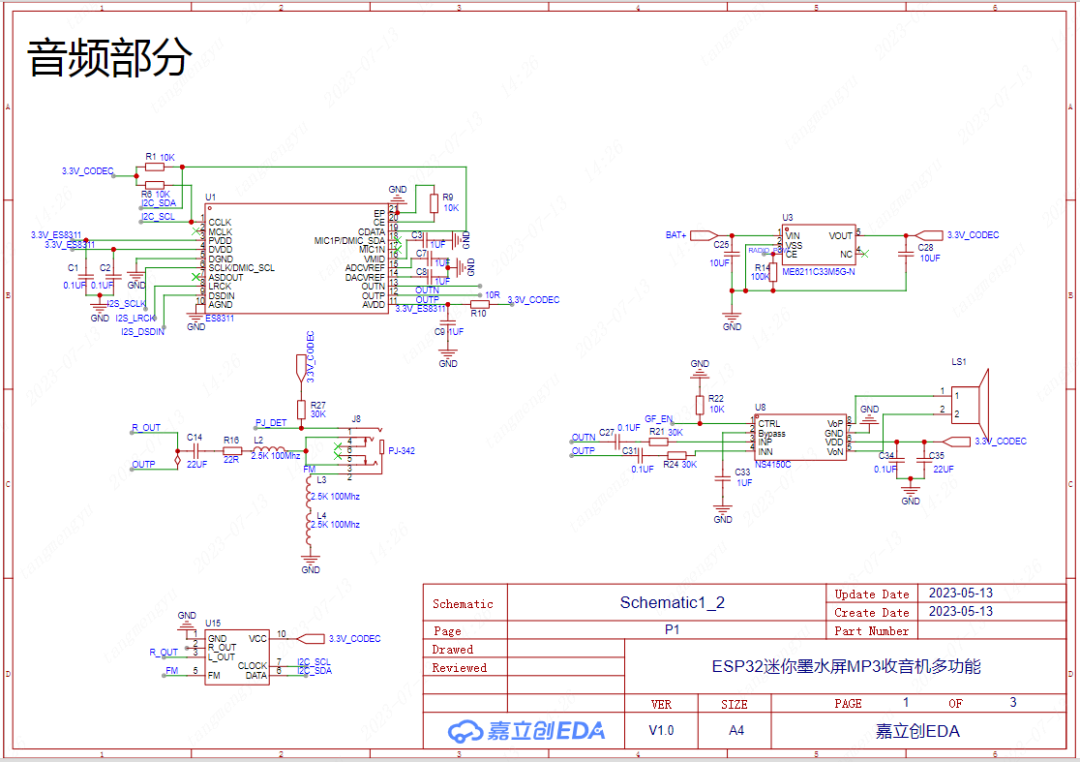

原理圖1

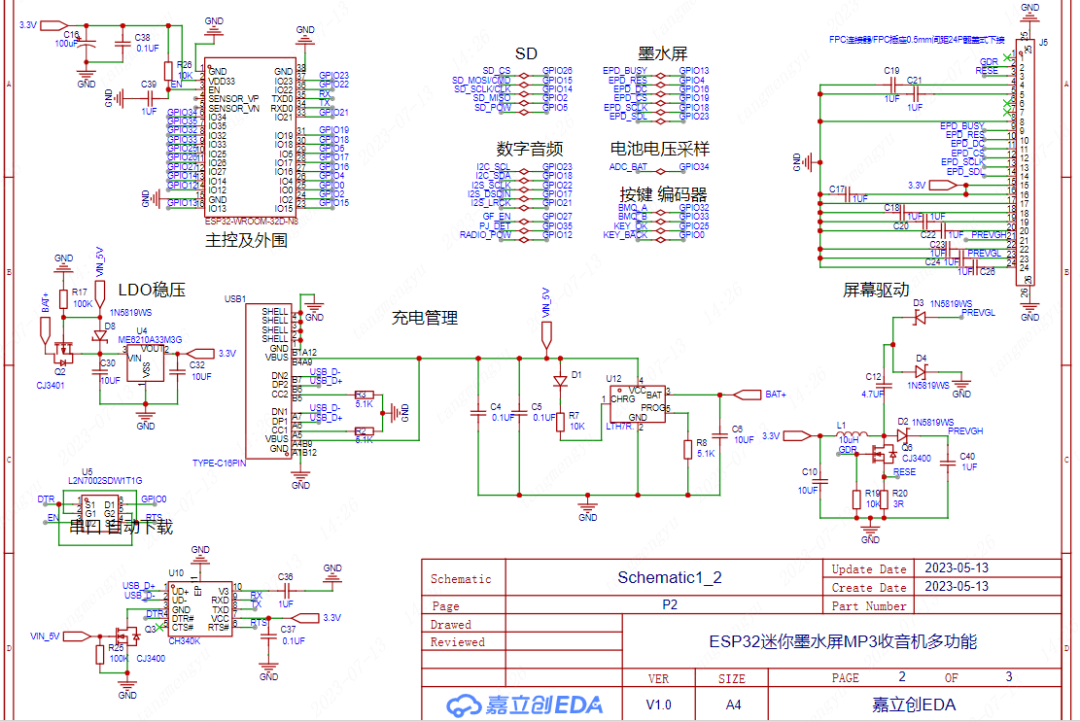

原理圖2

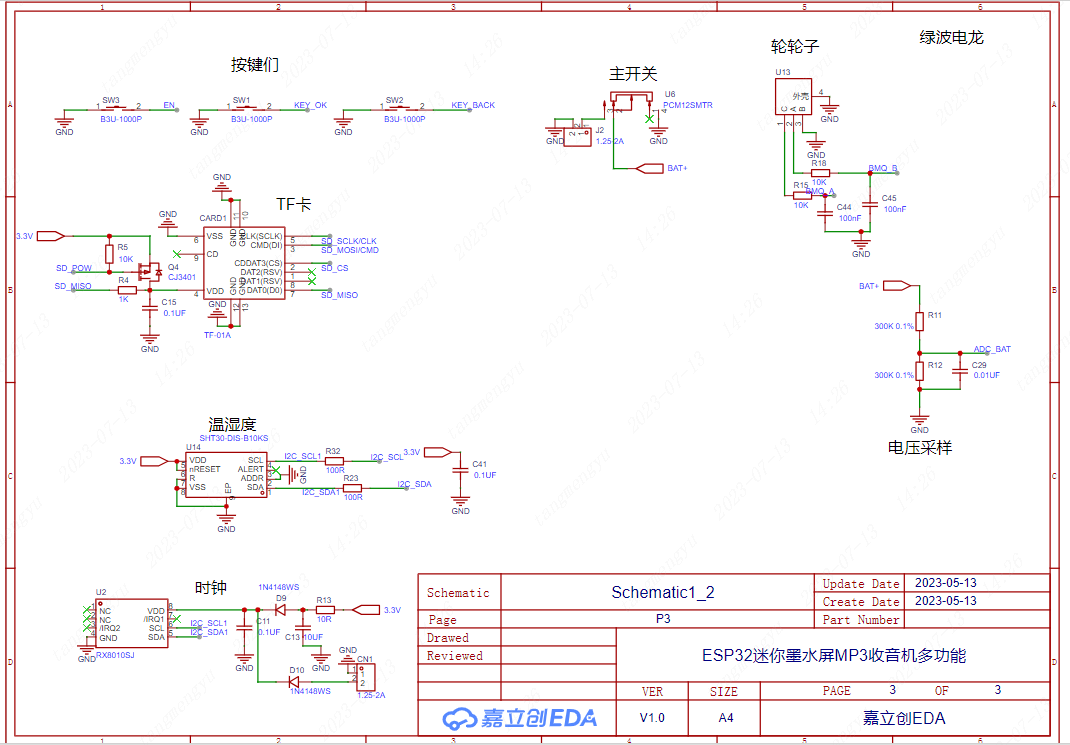

原理圖3

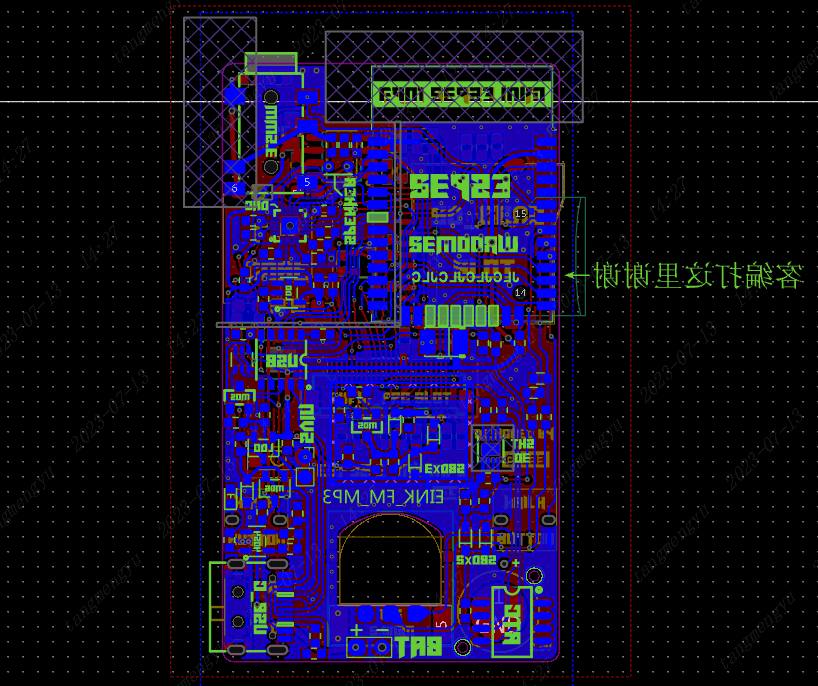

PCB圖

更多詳情及附件，可從原工程查看。
