充電樁是指為電動汽車提供能量補充的充電裝置，其功能類似于加油站里面的加油機，可以固定在地面或墻壁，安裝于公共建筑（公共樓宇、商場、公共停車場等）和居民小區停車場或充電站內，可以根據不同的電壓等級為各種型號的電動汽車充電。



充電樁的輸入端與交流電網直接連接，輸出端都裝有充電插頭用于為電動汽車充電。充電樁一般提供常規充電和快速充電兩種充電方式，人們可以使用特定的充電卡在充電樁提供的人機交互操作界面上刷卡使用，進行相應的充電操作和費用數據打印，充電樁顯示屏能顯示充電量、費用、充電時間等數據。





霍爾電流傳感器是一種根據霍爾效應制作的磁場傳感器，其主要包括一線圈以及卡接在線圈上的霍爾元件；在利用霍爾傳感器進行電流測試時，先將一線纜穿過線圈的環心處，再通過外部電源向線纜通以目標電流，當線纜內的電流通過線圈時，霍爾元件產生電位差，線圈產生磁場，在磁場作用下形成輸出信號，當線圈產生的磁場與線纜通電產生磁場相同時，通過檢測輸出電流完成檢測。





西安中科阿爾法電子科技有限公司AH950系列是一款基于霍爾效應原理的開環式電流傳感器模組，為交流或直流檢測提供了更加經濟、精確的解決方案，廣泛應用于工業、商業和通信系統中交流或直流電流檢測。該產品可以用于電機控制、負載檢測和負載管理、電源和DC-DC轉換器、光伏逆變器、UPS、過流保護和中低功率變頻器電流檢測等應用。





AH950由高精度、低噪聲、低溫漂線性霍爾IC、磁芯及低插入電阻（0.12mΩ）電流導體路徑（位于模具表面附近）組成。流經此導體路徑時的外加電流會產生一個磁場，芯片會將其轉換為與輸入電流成比例的電壓信號輸出。

AH950輸出電壓由低偏移、斬波穩定的BCDMOS霍爾IC提供，根據不同電流量程，在工廠內部會對輸出電壓進行精確校準。當施加的外部電流流過傳導路徑(從引腳4到引腳5)時，芯片的輸出具有正斜率(>VOQ)。該傳導路徑的內部電阻典型值為120uΩ,可實現低耗能。導電路徑的端子(引腳4和引腳5)與信號端(引腳1至3)電氣隔離。這使得AH950電流傳感器模組可以在電流檢測應用中使用，而無需使用其他昂貴的隔離技術。

AH950系列所有引腳均鍍錫，封裝材料不含鉛，符合RoHS標準。

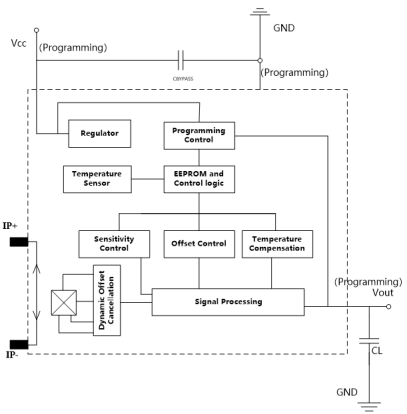

應用電路：AH950輸出一個模擬信號VOUT，該信號在指定的范圍內隨雙向交流或直流初級采樣電流IP線性變化。CF用于優化噪聲管理，其值取決于應用程序。





產品功能

（1）快速的輸出階躍響應時間：4μs

（2）單電源供電：4.5～5.5V

（3）120kHz信號帶寬

（4）零磁滯

（5）內部導體電阻:120μΩ

（6）輸出電壓：2.5V或50%VCC

（7）極其穩定的靜態輸出電壓

（8）工作溫度：-40℃～150℃

（9）檢測范圍：±50A，±100A，±150A，±200A

（10）安規相關認定：（UL Ready）

（11）介電強度：4800Vrms 1min

（12）隔離工作電壓：990 VDC or VPK，680Vrms

（13）電氣間隙：5.2mm

（14）爬電距離：7.2mm

（15）封裝形式：CB-2-3（PFF）

產品應用

（1）充電樁

（2）電機相位和軌電流檢測

（3）直流電源

（4）過流保護

（5）中低功率變頻器電流檢測

（6）充電器和轉換器
