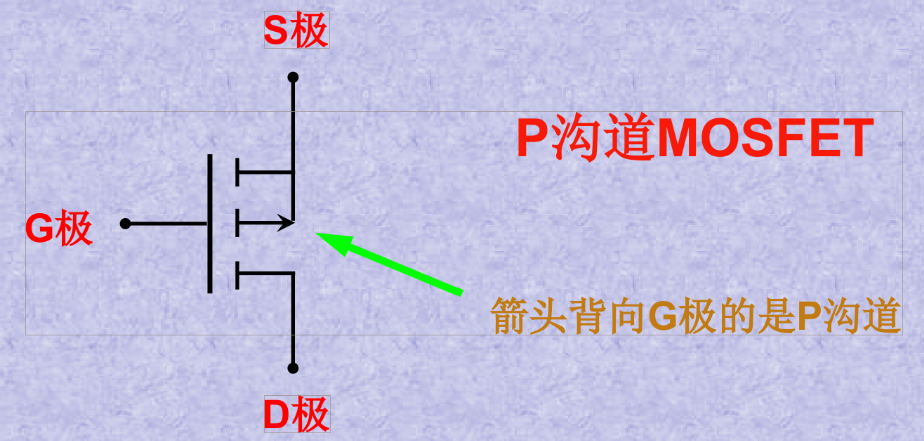

PMOS是指n型襯底、p溝道，靠空穴的流動運送電流的MOS管。全稱 ： positive channel Metal Oxide Semiconductor。





如上圖，PMOS管是壓控型器件，|Vgs|電壓大于|Vth|電壓時，內部溝道在場強的作用下導通，|Vgs|電壓小于|Vth|電壓時，內部溝道截止；|Vgs|電壓越高，內部場強越大，導通程度越高，導通電阻Ron越小。注意，|Vgs|電壓不能超過芯片允許的極限電壓。



PMOS管是驅動電路常用的器件，使用時根據需求合理選擇型號，應用時注意內部寄生參數，極限參數，提高產品的可靠性。



常用型號推薦：AO3401A、AO3415。





選型依據如下：



①、Ids電流，導通電阻Ron越小，允許的Ids越大；

②、開關速率，詳看DATASHEET的打開、保持、關閉時間；

③、Vgs開啟電壓，驅動電壓，極限電壓；

④、Vds極限電壓；

⑤、封裝尺寸；



PMOS 有如下寄生參數：



1、寄生二極管



使用時，要特別注意內部寄生二極管，如果接反，將導致無法關閉PMOS管；另外，某些場合可以巧用寄生二極管，比如做防反接使用時，詳情請閱讀后面的內容。



2、寄生電容



使用時，要特別注意GS管腳的寄生電容Cgs，控制PMOS管的導通與截止，本質上是控制Cgs電容的充放電。



如果要求PMOS快速導通與截止，此時需要驅動源能夠提供足夠大的驅動電流，以提供Cgs電容的瞬間充放電；如果僅僅作為開關使用，可以串電阻，以減小Cgs的充放電電流，此時對驅動源的要求就不高，單片機的IO口(推挽輸出時，可以提供20mA的驅動電流)可以直接驅動。

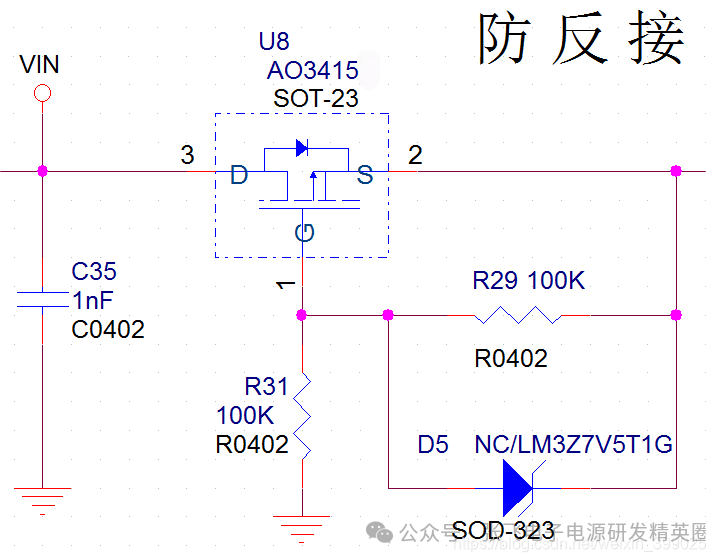

在防反接電路中實際應用如下：





設計說明：



1、巧妙利用內部寄生二極管。上電時，通過內部寄生二極管，|Vgs|電壓大于|Vth|電壓，PMOS管完全導通；

2、R29，R31:電阻分壓，調整|Vgs|電壓，|Vgs|電壓盡量大，這樣，Ron越小，壓降越小，損耗越低；

3、D5、穩壓二極管，防止|Vgs|電壓超過極限電壓。
