一、產品概述

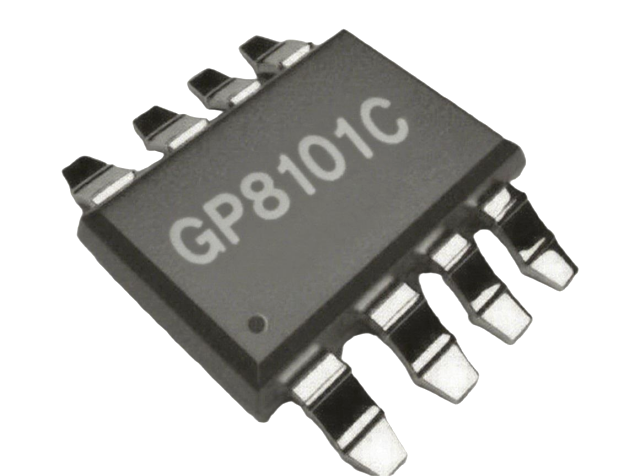

GP8101C 作為一款高性能的PWM轉0-10V數模集成芯片，相當于一個PWM信號輸入，模擬信號輸出的DAC。此芯片可以將占空比為0%到100%的PWM信號線性轉換成0-10.05V的模擬電壓，并且輸出滿量程電壓精度小于0.2%，支持兩種封裝SOP8(GP8101C)/SOT23-6L（GP8001）可滿足不同客戶對封裝體積的要求。





二、應用場景和應用電路



1、馬達調速、LED調光

2、逆變器、電源

3、工業模擬信號隔離

4、變頻器、伺服調速



三、產品特性



GP8101C將0%-100%占空比的PWM信號輸入，線性轉換成0-10.05V的模擬電壓輸出

輸入信號范圍0%-100%

輸入PWM信號的頻率范圍: 50Hz to 50KHz（PWM頻率高，性能會有些許下降）

輸入PWM信號高電平：2.7V-5.5V

支持使能和關斷輸出0-10.05V功能

內置高性能低溫漂帶隙基準，輸出溫度系數典型20ppm/℃

輸出滿量程電壓誤差：< 0.2%（0.1% typ）

輸出電壓線性度誤差：0.1% typ

電壓系數：<40ppm/V

電流系數：100ppm/mA typ

驅動能力：10mA Max

內置過流保護、低壓保護

ESD能力： > 2KV

電源電壓：11V - 32V

封裝：SOIC-8

功耗：<1.5mA

啟動時間：<2ms

響應周期：三周期響應

建立時間：<200us

工作溫度： -40°C to 125°C（GP8101C）/-40°C to 125°C（GP8001）



四、應用電路



下圖為標準推薦電路，與GP8101和GP8101S有所不同 。





注意：

1、V5V為內部穩壓LDO輸出，端口上必須接大于1uF的電容。

2、EN端口默認上拉，內部上拉，接地關閉輸出；外部可接2.7-5.5V電平用于使能。

3、VOUT作為板間接口使用時，輸出加10Ω保護電阻及單向TVS，推薦型號SMBJ12A或SMBJ15A。

4、與GP8101和GP8101S在輸出端口上的區別是輸出無需外接電容即可實現穩定。

5、輸出的10Ω電阻的保護電阻，建議使用0805及以上封裝進行端口防護，可以不用。

6、如果接電機或變頻器控制，干擾特別大的場合需要在基礎電路的基礎上增加抗干擾電路，π型濾波（共模電感（mH級），兩側電容1uF），常規電機及變頻器場景可以使用推薦電路，為防止地干擾，地線上可以增加一個熱敏電阻MZ11-10A200 。

7、TVS選擇單向，例如SMBJ15A。



五、關于客益微





客益微（上海）科技有限公司的原創APC&PAC技術，獲得中國、美國多項相關發明專利，通過差異化的技術方案，在工業控制、傳感器、PLC&DCS、調光調速、信號采集與輸出等領域推出了一系列芯片產品。尤其在4-20mA、0-10V、±10V模擬量接口與隔離等領域被廣泛使用。





公司專注于研發設計APC、PAC、V/I轉換芯片的創新型集成電路技術企業，產品銷往全球多個國家，應用領域廣泛。在當今的電子領域，0-10V模擬輸出應用眾多領域，包括風機、閥門、LED調光、0-10V電壓驅動器、PCL和DCS電壓輸出。
