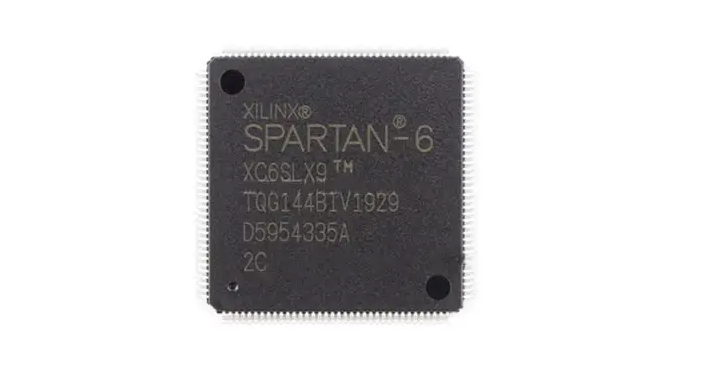

XC6SLX9屬于Xilinx Spartan-6 FPGA系列，是低功耗、低成本FPGA產品，專為嵌入式系統、通信、工業控制、視頻處理等應用場景設計。該芯片具有靈活的可編程邏輯資源、豐富的I/O接口，并支持DDR內存控制器和高速DSP單元。

XC6SLX9系列比前代Spartan-3低65%功耗，加個相對比較便宜，適合大批量、成本敏感型應用，且具有非常豐富的擴展性，覆蓋從XC6SLX4到XC6SLX150的不同邏輯規模。

核心參數



邏輯單元(LUTs)：9,152

觸發器(Flip-Flops)：11,439

塊RAM：576 Kb

DSP Slice數量：16

最大I/O數量：376

工作電壓：1.2V內核，2.5/3.3V I/O

封裝形式：TQG144、CSG225、FTG256、FGG484等

速度等級：-2,-3（速度越高，時鐘頻率越快）

工作溫度范圍：-40℃～+100℃

編程接口：JTAG,Slave-Serial,SPI



應用場景



嵌入式系統：軟核CPU、定制外設接口

工業控制：PLC、運動控制、智能檢測

通信領域：以太網交換機、無線通信、協議處理

視頻與圖像處理：LVDS接口、視頻解碼、信號處理

消費電子：顯示控制器、接口橋接

安全與加密：定制加密算法、數據加速



常見型號推薦

型號	品牌	封裝	核心參數
XC6SLX9-2TQG144C	Xilinx (AMD)	TQFP-144	Spartan-6 FPGA，9k邏輯單元，576Kb Block RAM，4個PLL，低功耗商用級 (0~85°C)，速度等級 -2
XC6SLX9-2TQG144I	Xilinx (AMD)	TQFP-144	Spartan-6 FPGA，9k邏輯單元，576Kb Block RAM，4個PLL，工業級 (-40~100°C)，速度等級 -2
XC6SLX9-2FTG256C	Xilinx (AMD)	FTBGA-256	Spartan-6 FPGA，9k邏輯單元，576Kb Block RAM，支持高速 I/O，商用級，速度等級 -2
XC6SLX9-2CSG324I	Xilinx (AMD)	CSGA-324	Spartan-6 FPGA，9k邏輯單元，576Kb Block RAM，更豐富 I/O，工業級，速度等級 -2
XC6SLX9-2CSG225I	Xilinx (AMD)	CSGA-225	Spartan-6 FPGA，9k邏輯單元，576Kb Block RAM，225球BGA，工業級，速度等級 -2
XC6SLX9-2CSG324C	Xilinx (AMD)	CSGA-324	Spartan-6 FPGA，9k邏輯單元，576Kb Block RAM，商用級，速度等級 -2
XC6SLX9-3TQG144I	Xilinx (AMD)	TQFP-144	Spartan-6 FPGA，9k邏輯單元，576Kb Block RAM，工業級，速度等級更高 -3
XC6SLX9-2FTG256I	Xilinx (AMD)	FTBGA-256	Spartan-6 FPGA，9k邏輯單元，576Kb Block RAM，工業級，速度等級 -2
