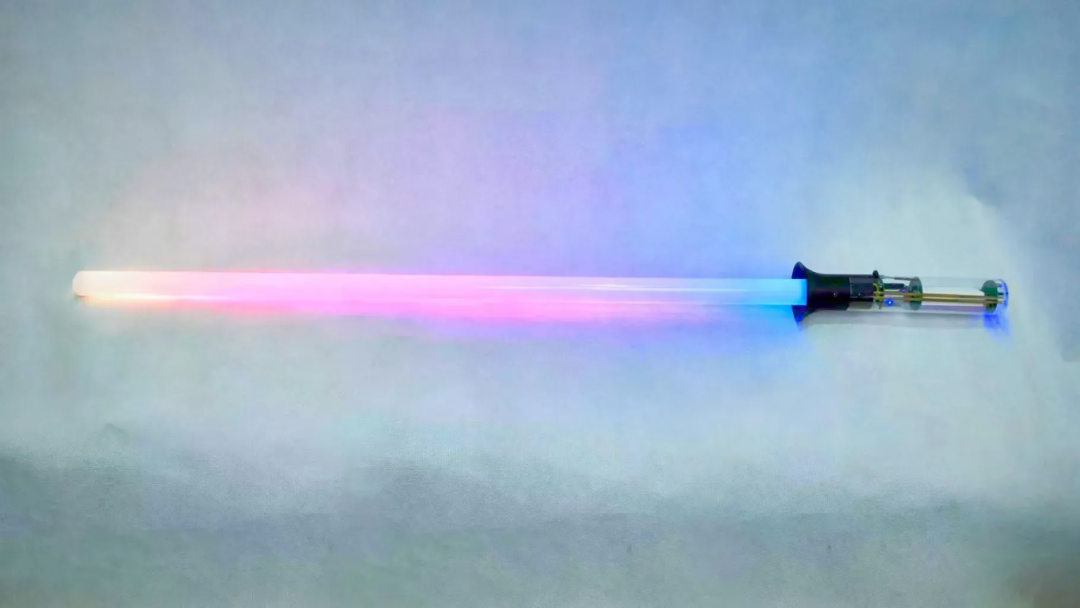

這，是一把光劍

它最大的亮點是——不會吃灰！

因?yàn)椤?/span>

這把光劍本身是一個“玩具”、COS道具！

但，當光劍與計算機配合，它還可以是：

這簡直是一個集“娛樂，裝飾，日常使用”等需求于一體的好光劍?。?/span>

目前項目已開源，本文旨在分享其硬件設計方案！↓

或許會給你提供一些光劍設計新思路呢~

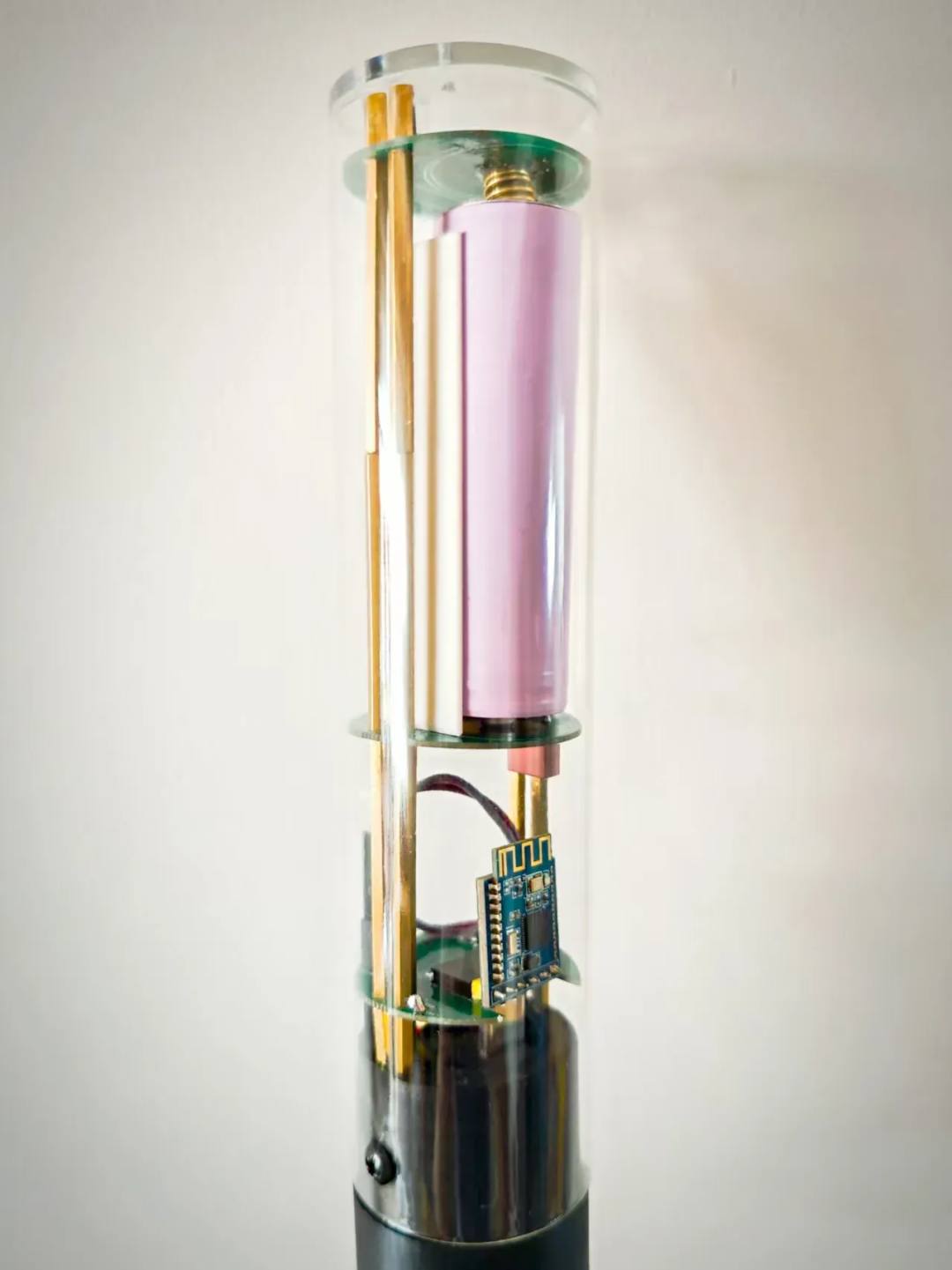

本項目的“大腦”，就在劍柄上——其通過3塊PCB+鋰電池+主控芯片組成。

電路設計圖如下↓

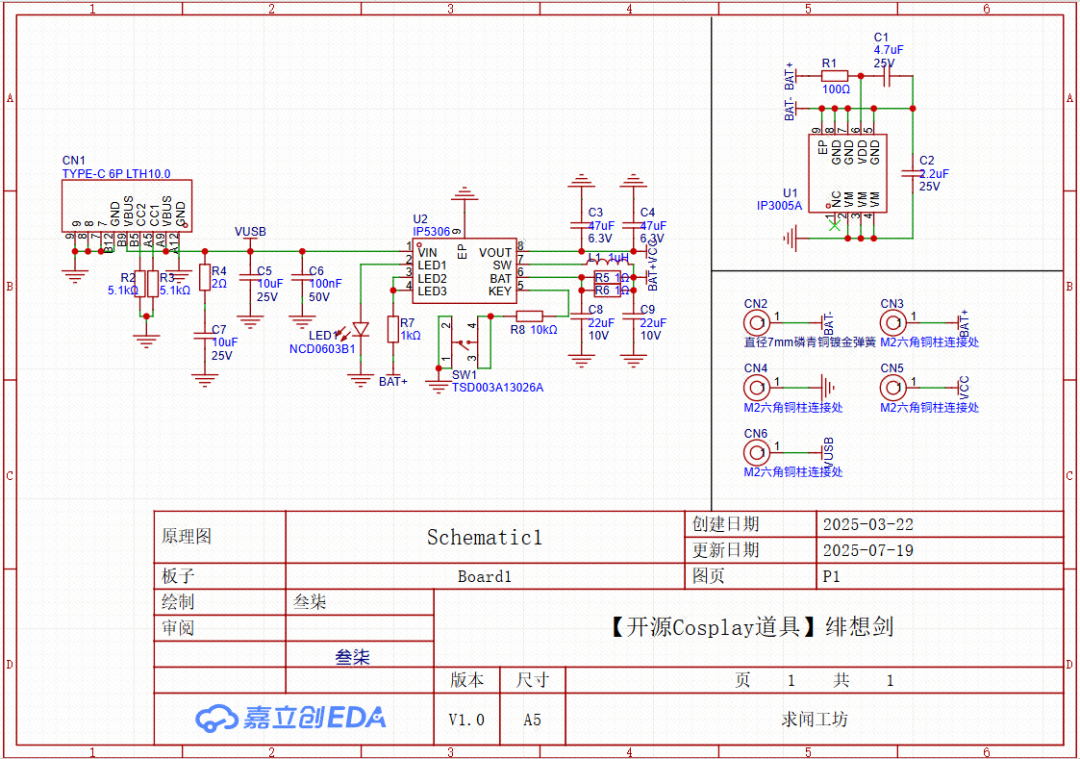

原理圖1

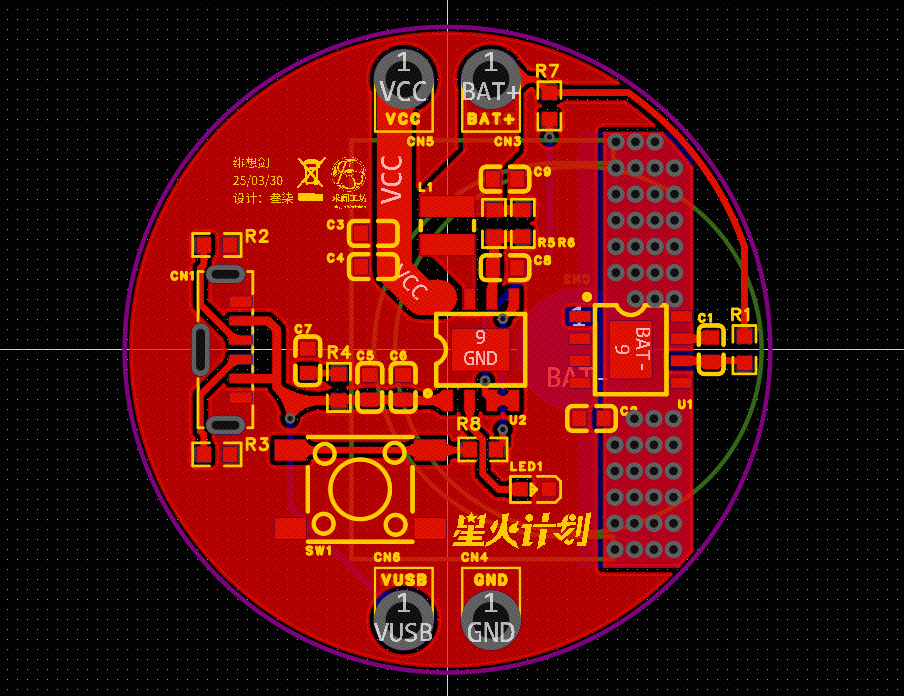

PCB圖1

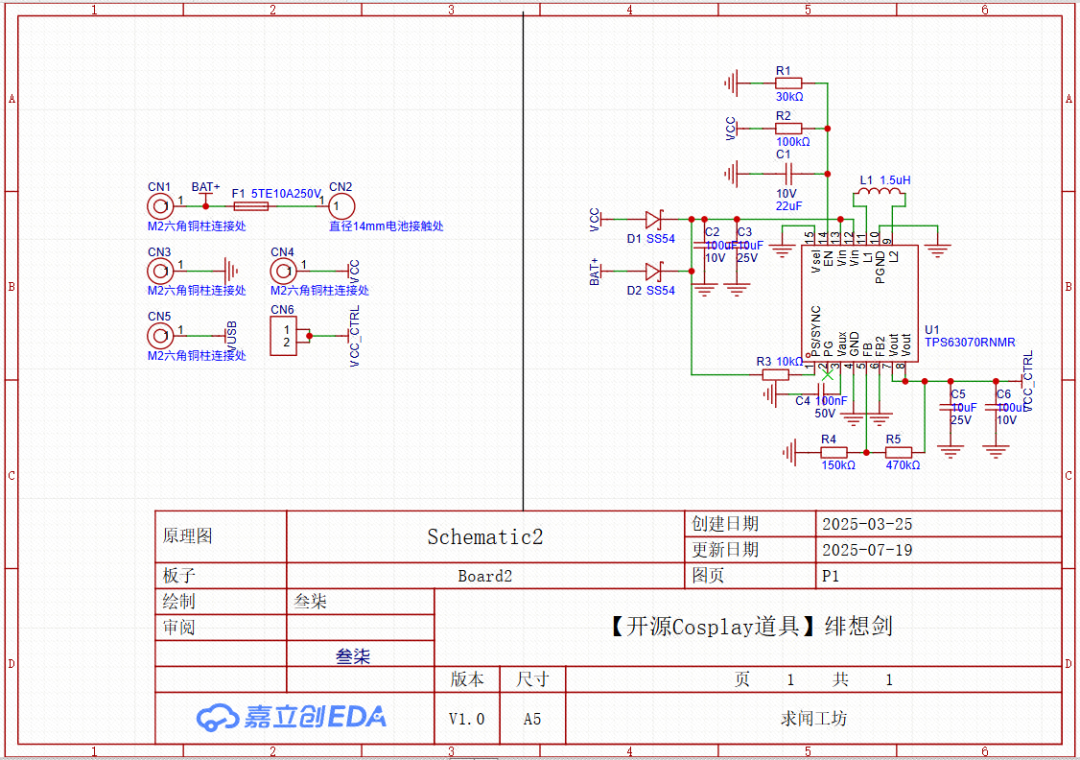

原理圖2

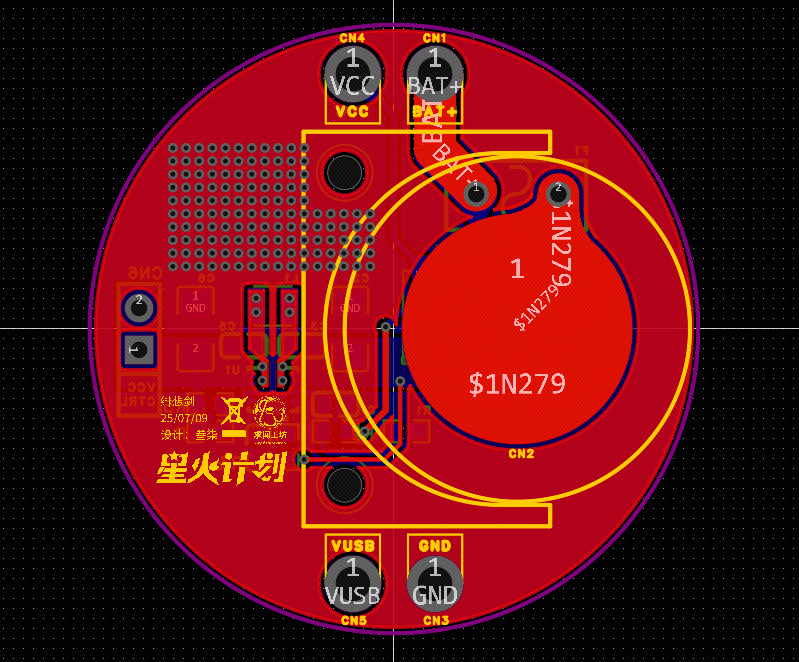

PCB圖2

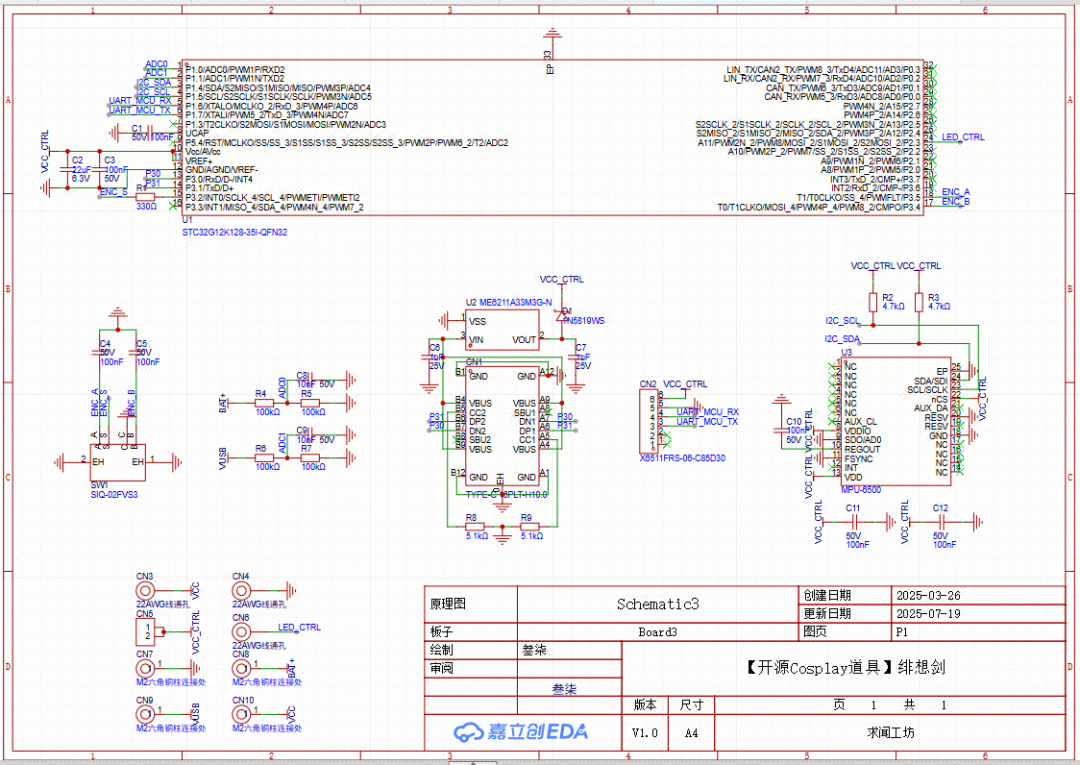

原理圖3

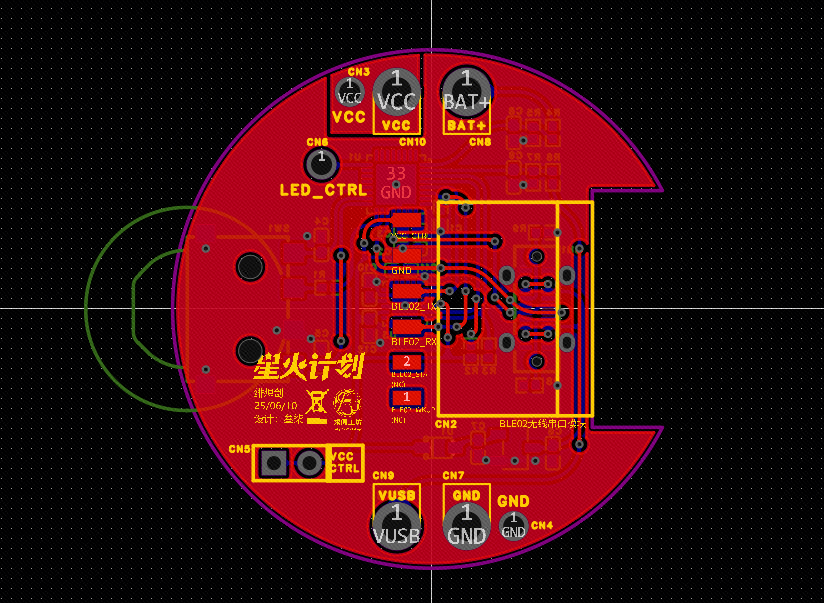

PCB圖3

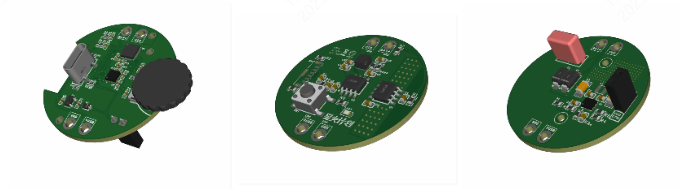

3D圖
