在電子元器件領域，芯片的型號和絲印是工程師在選型、采購與驗貨過程中最直觀的信息。詳細的型號能夠幫助我們快速了解芯片的系列、功能、速度等級、封裝形式及工作溫度范圍，而絲印內容則承擔著生產批次、產地追溯、防偽識別等重要作用。
然而，不同廠商的規則略有差異，部分小尺寸器件甚至只標注簡寫代碼，這也讓許多工程師在識別時產生困惑。本文將從 型號命名規則 與 絲印解析方法 兩方面入手，結合XC7Z014S、XC7Z020為典型實例，幫助大家建立清晰的識別思路。



型號命名規則

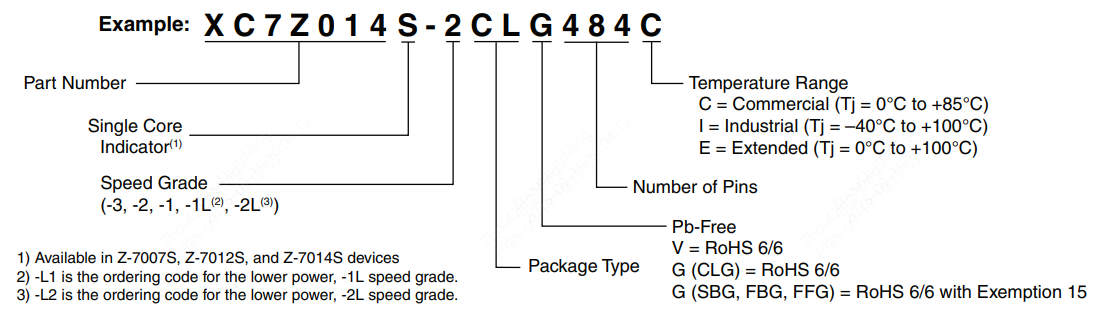

此內容我們以賽靈思的XC7Z014S-2CLG484C為例，詳細如下

XC7Z014：表示為系列

S：表示為單核版本

-2：表示為速度等級 (Speed Grade)。常見取值：-3, -2, -1, -1L, -2L，數字越小，速度越快，L 代表低功耗版本。

CL：表示為封裝類型

G：表示為無鉛，有V、G(CLG）、G（SBG,FBG,FFG）3個等級

484：表示為引腳數

C：表示為溫度范圍，C：Commercial 商業級（0°C ~ 85°C）、I：Industrial 工業級（-40°C ~ +100°C）、E：Extended 擴展級（0°C ~ +100°C）



絲印解析

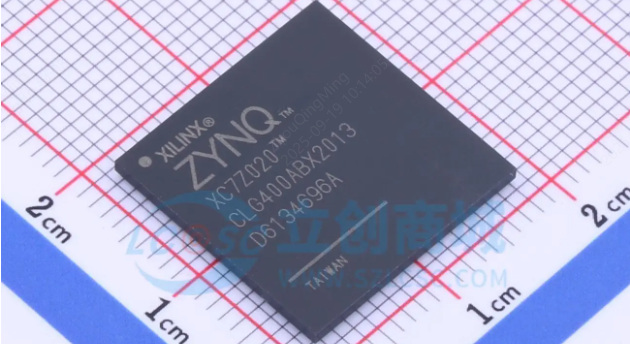

絲印我們?nèi)∫粋€(gè)商品的實物圖來看，以賽靈思的這款芯片為例，



芯片上的絲印共有6行字體，詳細如下：

Xilinx： 廠商品牌標識，表示這顆芯片來自 Xilinx（現已歸 AMD）。

ZYNQ _TM ：系列名稱，ZYNQ?，表示它屬于 Zynq-7000 SoC FPGA 系列。

XC7Z020 ^TM： 完整型號：XC7Z020，“XC” → 標準前綴，代表 Xilinx 商業品， “7” → 7 系列工藝，Zynq SoC，約 20 萬邏輯單元。

CLG400ABX2013：這行包含 封裝信息 + 批次碼 + 日期碼： CLG400 → 封裝類型，表示 CSP BGA，400 球，引腳間距 0.8mm，封裝尺寸約 17×17mm。 ABX2013 → 內部追溯碼，通常包含生產批次、封裝廠信息，部分字符也可能代表生產年份/周次。

D6134696A：批次號 / Lot Code，Xilinx 內部生產追溯用。不同批次會有不同編碼。

TAIWAN：封裝地，表示該芯片在 臺灣工廠完成封裝測試。



芯片的型號定義和絲印解析不僅是基礎知識，更是電子工程師在研發、采購和生產環節中的必備技能。通過掌握 型號命名規則，可以快速判斷器件的系列、封裝、溫度和速度等級；而熟悉 絲印內容，則有助于進行批次追溯、真?zhèn)舞b別和產地確認。面對不同廠商的命名體系和絲印縮寫，建議工程師在實際工作中結合 datasheet 與 官方 Marking Specification 進行雙重驗證，從而避免因誤判或假冒器件而導致的設計和生產風險。只有做到精準識別與合理選型，才能在項目中確保電路的可靠性和穩定性。
